precisão ótica 200mm/S da máquina de medição 2.5um da coordenada 3D CMM

Name: precisão ótica 200mm/S da máquina de medição 2.5um da coordenada 3D CMM
Brand: Dongguan Wang Min Optical Instrument Co., Ltd.
SKU: CNC-3020H
Availability: InStock

Detalhes do produto:

Lugar de origem:	Guangdong, China
Marca:	WM-3D
Certificação:	iso9001
Número do modelo:	CNC-3020H

Informações Detalhadas

Lugar de origem:

Guangdong, China

Marca:

WM-3D

Certificação:

iso9001

Número do modelo:

CNC-3020H

Garantia:

12 meses, 12 meses

Suporte personalizado:

OEM, ODM

Nome:

Máquina de medição de vídeo óptico CNC de alta configuração

Precisão:

2.5um

Velocidade:

200 mm/s

Função:

Medição e para detectar

Uso Geral:

Elétricos, plásticos, molde, maquinaria, conectores e móbil

Cor:

Branco

Poder:

220V /50HZ

Destacar:

High Light

Destacar:

máquina de medição coordenada de 3D cmm

máquina de medição cmm coordenada 2.5um

máquina de medição de 200mm/S cmm

Informações de negociação

Preço:

$25,000.00/sets 1-4 sets

Detalhes da embalagem:

Inspeção ótica machine
CNC-3020WM da visão da máquina da máquina cmm da inspeção da visão do CNC

Descrição do produto

Máquina de inspecção de visão 3D CNC para peças metálicas Máquina de inspecção de visão óptica

Descrição do produto

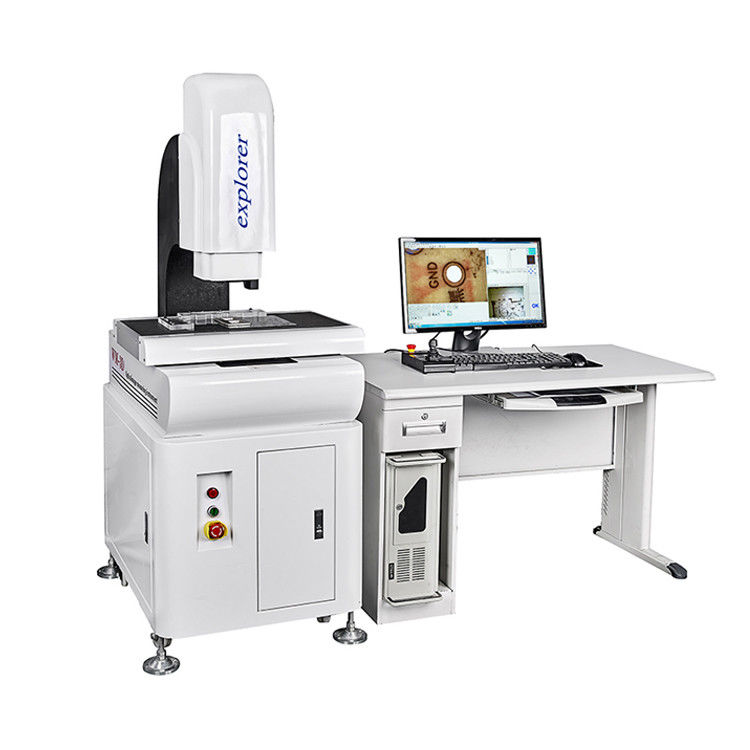

precisão ótica 200mm/S da máquina de medição 2.5um da coordenada 3D CMM 0

1- Controle de movimento de circuito fechado duplo, motor em movimento de alta velocidade com desempenho de posicionamento preciso.
2- Utilizando os módulos incorporados desenvolvidos para controlar o motor, aumentando a velocidade do motor em conformidade, mas também para simplificar o instrumento e a interface PC,Máquinas e instrumentos para PC através da linha USB e do cabo S-Video.
3. It is coupled with the company's self-developed CNC measurement software to achieve rapid detection of large quantities of work pieces at the same time with SPC data analysis capabilities in order to achieve a one-time complete the whole measurement.
4A fonte de luz de superfície é formada por um grupo independente de 24, cada grupo é um condutor de fonte de corrente constante e uma variável contínua de 200 passos.
5Com plataforma de mármore, alta estabilidade.

Modelo			CNC-3020H
	Tamanho da mesa de vidro		330*230
	Tabela de metal Tamanho		350*250
	Viagens de trabalho X.Y.		300*200
	Elevação de viagem do eixo Z ((mm)		200 foco
	Resolução do ecrã digital do eixo X.Y.Z.		0.5um
	Erro de valor do eixo X.Y		≤ ((3+L/200) L é o comprimento medido, unidade mm)
	Peso ((kg)		300
	Dimensão		7508501650
Motor	Velocidade de três eixos			300 mm/s
	Precisão de posicionamento em três eixos			0.001 mm
Sistema de imagem	Camare	Câmera CCD Sony de cor 1/3"
	Zoom	Lente de zoom óptico coaxial com uma lente de zoom (2 selecionar uma)
	Magnificação zoom	0.7-4.5X
	Magnificação total do vídeo	30-230X
	Campo de objecto	11.1-1.7 mm
	Potência	AC220V/AC110V
	Consumo de energia	100 W
Acessórios de aparelhos	1Xtube (opção)	0.5Xtube (opcional)			Distância de trabalho
Lente de zoom	0.7-4.5X	0.7-4.5X
Adicionar lente	Magnificação de vídeo	Campo lateral do material ((mm)	Magnificação de vídeo	Campo lateral do material ((mm)
0Opção.5X	11.8X-74X	22-3.4	5.9X-37X	44 a 6.8	175
Padrão	23.5X-148X	11.1-1.7X	11.8X-74X	22-3.4	92
2Xopção	47X-296X	5.5-0.9	23.5X-148X	11.1-1.7	36

Funções

Principalmente para medições e análises metalográficas!Estes modelos "Universais" combinam um suporte de medição com os melhores componentes do microscópio metalúrgico para obtenção de imagens de alta resolução e medições críticasCom toda a gama de objetivos de infinito avançados e técnicas de microscopia, incluindo: campo brilhante, campo escuro, contraste DIC, polarização e epifluorescência.Até cinco objetos podem ser montados no nariz- Com mais usos se melhorado.

Especificações

1Pode medir ponto, linha, círculo, arco e oval, retangular e melhorar a precisão com a função de posicionamento multi-ponto.

2Tem muitas características, tais como combinação de medidas, estrutura central e a intersecção da estrutura, o ponto médio da construção, estrutura de linha,uma estrutura redonda e um ponto de vista estrutural.

3. It is coupled with the company's self-developed CNC measurement software to achieve rapid detection of large quantities of work pieces at the same time with SPC data analysis capabilities in order to achieve a one-time complete the whole measurement.

4A tradução de coordenadas e o endireitamento das coordenadas é para tornar a medição mais conveniente e eficiente e melhorar a eficiência da medição.

5. As macros podem medir as mesmas partes mais rapidamente e com volume mais conveniente e melhorar a eficiência da medição.

6Os dados de medição são inseridos directamente no AutoCAD e tornam-se um círculo de trabalho completo; os dados podem também ser inseridos no Excel e no Word para realizar análises estatísticas.

7Gravar o programa do utilizador, editar e executar o comando.

Os nossos serviços

precisão ótica 200mm/S da máquina de medição 2.5um da coordenada 3D CMM 4

Garantia de 12 meses.

1. No prazo de 12 meses a contar da data de montagem e aceitação, Mas não superior a 15 meses a contar da data de expedição.

2Durante este período, levaremos o ensino por telefone e internet aos utilizadores com um serviço de consultoria pós-venda combinado.

3Nós fornecemos serviços de garantia de vida da máquina para os usuários com custo.
01Se falha da máquina causada pelo nosso lado, você pode enviar de volta as peças de reposição para nós e o custo do nosso lado.
02Mas se precisar, o nosso técnico vem ao lado do cliente para treinar, o serviço técnico é gratuito, exceto bilhete e alojamento.

4- Período de garantia extra: forneceremos ao utilizador longa vida após venda Serviço de consultoria.

5A nossa empresa tem peças sobressalentes que podem ser fornecidas aos utilizadores com custo.
6Fornecemos aos utilizadoresPós-vendaServiço técnico de valor acrescentado por preço preferencial ao longo da vida.

Informações sobre a empresa

precisão ótica 200mm/S da máquina de medição 2.5um da coordenada 3D CMM 5

Certificações

precisão ótica 200mm/S da máquina de medição 2.5um da coordenada 3D CMM 6

1.o nosso software através da organização profissional nacional de certificação de medições normalizadas.

2As nossas máquinas podem dar à agência HSR a certificação de medição padrão.
