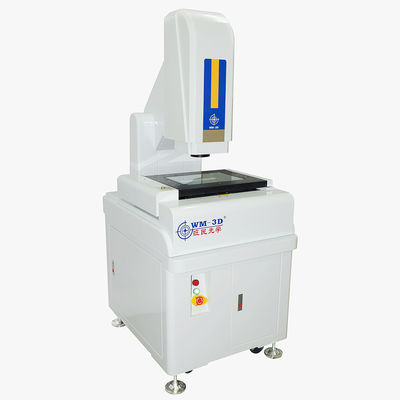

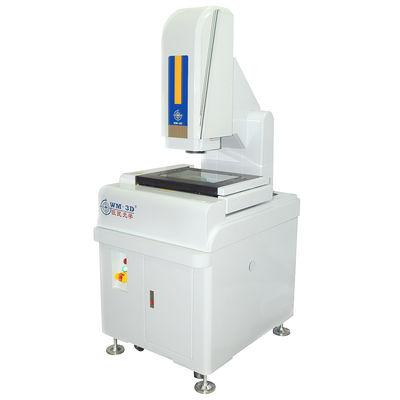

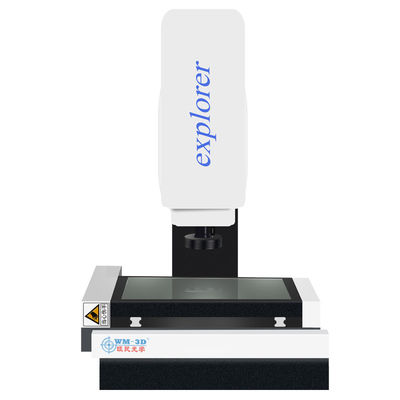

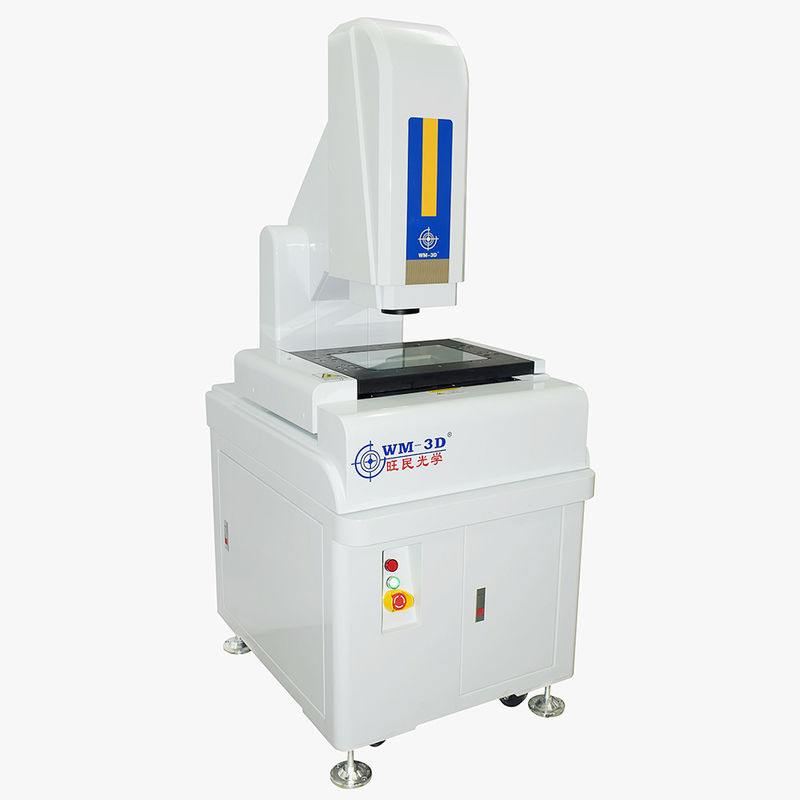

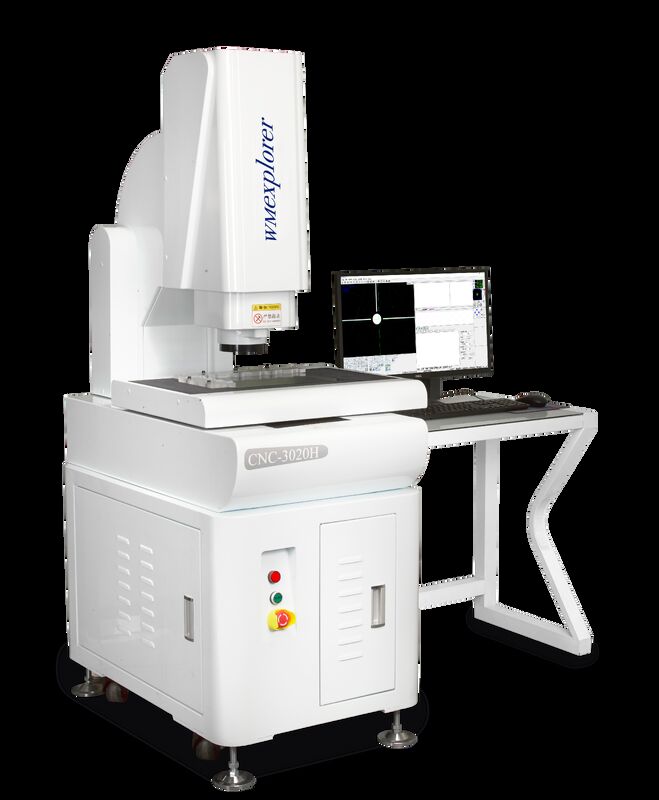

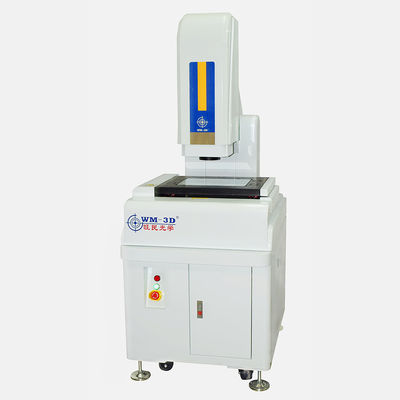

velocidade visual ótica da máquina 200mm/S do sistema de medição do CNC 3D
velocidade visual ótica da máquina 200mm/S do sistema de medição do CNC 3D
  • velocidade visual ótica da máquina 200mm/S do sistema de medição do CNC 3D
  • velocidade visual ótica da máquina 200mm/S do sistema de medição do CNC 3D
  • velocidade visual ótica da máquina 200mm/S do sistema de medição do CNC 3D
  • velocidade visual ótica da máquina 200mm/S do sistema de medição do CNC 3D
  • velocidade visual ótica da máquina 200mm/S do sistema de medição do CNC 3D
  • velocidade visual ótica da máquina 200mm/S do sistema de medição do CNC 3D

velocidade visual ótica da máquina 200mm/S do sistema de medição do CNC 3D

Detalhes do produto:
Lugar de origem: Guangdong, China
Marca: WM-3D
Certificação: iso9001
Número do modelo: CNC-3020
Informações Detalhadas
Lugar de origem:
Guangdong, China
Marca:
WM-3D
Certificação:
iso9001
Número do modelo:
CNC-3020
Garantia:
1 ano
Suporte personalizado:
OEM, ODM
nome:
Máquina de medição de visão CNC óptica 3D da série CNC Advange
Precisão:
3um
Velocidade:
200 mm/s
Função:
Medição e para detectar
Uso Geral:
Elétricos, plásticos, molde, maquinaria, conectores e móbil
Cor:
branco
Poder:
220V /50HZ
Dimensão:
700*850*1650
Destacar:

High Light

Destacar:

Máquina visual ótica do sistema de medição

,

máquina visual do sistema de medição 3D

,

máquina visual da medida 200mm/S

Informações de negociação
Preço:
$18,000.00/sets 1-4 sets
Detalhes da embalagem:
Visão ótica do CNC da série 3D do CNC Advange que mede Machine
CNC-3020WM A máquina do teste da
Descrição do produto

Máquina de medição de visão óptica CNC 3D da série CNC Advange

Descrição do produto


velocidade visual ótica da máquina 200mm/S do sistema de medição do CNC 3D 0


1- Controle de movimento de circuito fechado duplo, motor em movimento de alta velocidade com desempenho de posicionamento preciso.
2- Utilizando os módulos incorporados desenvolvidos para controlar o motor, aumentando a velocidade do motor em conformidade, mas também para simplificar o instrumento e a interface PC,Máquinas e instrumentos para PC através da linha USB e do cabo S-Video.
3. It is coupled with the company's self-developed CNC measurement software to achieve rapid detection of large quantities of work pieces at the same time with SPC data analysis capabilities in order to achieve a one-time complete the whole measurement.
4A fonte de luz de superfície é formada por um grupo independente de 24, cada grupo é um condutor de fonte de corrente constante e uma variável contínua de 200 passos.
5Com plataforma de mármore, alta estabilidade.
velocidade visual ótica da máquina 200mm/S do sistema de medição do CNC 3D 1

Modelo

CNC-3020



Tamanho da mesa de vidro



330*230



Tabela de metal Tamanho

350*250



Viagens de trabalho X.Y.

300*200



Elevação de viagem do eixo Z ((mm)

200 foco



Resolução do ecrã digital do eixo X.Y.Z.

0.5um



Erro de valor do eixo X.Y

≤ ((3+L/200) L é o comprimento medido, unidade mm)



Peso ((kg)

720



Dimensão

700*900*1650

Motor

Velocidade de três eixos

100 mm/s



Precisão de posicionamento em três eixos

0.001 mm

Sistema de imagem

Camare

Câmera CCD Sony de cor 1/3"



Zoom

Lente de zoom óptico coaxial com uma lente de zoom (2 selecionar uma)



Magnificação zoom

0.7-4.5X



Magnificação total do vídeo

30-230X



Campo de objecto

11.1-1.7 mm



Potência

AC220V/AC110V



Consumo de energia

100 W

Acessórios de aparelhos

1Xtube (opção)

0.5Xtube (opcional)

Distância de trabalho

Lente de zoom

0.7-4.5X

0.7-4.5X



Adicionar lente

Magnificação de vídeo

Campo lateral do material ((mm)



Magnificação de vídeo

Campo lateral do material ((mm)





0Opção.5X

11.8X-74X

22-3.4

5.9X-37X

44 a 6.8

175

Padrão

23.5X-148X

11.1-1.7X

11.8X-74X

22-3.4

92

2Xopção

47X-296X

5.5-0.9

23.5X-148X

11.1-1.7

36
Funções


velocidade visual ótica da máquina 200mm/S do sistema de medição do CNC 3D 2
velocidade visual ótica da máquina 200mm/S do sistema de medição do CNC 3D 3Principalmente para medições e análises metalográficas!Estes modelos "Universais" combinam um suporte de medição com os melhores componentes do microscópio metalúrgico para obtenção de imagens de alta resolução e medições críticasCom toda a gama de objetivos de infinito avançados e técnicas de microscopia, incluindo: campo brilhante, campo escuro, contraste DIC, polarização e epifluorescência.Até cinco objetos podem ser montados no nariz- Com mais usos se melhorado.
Especificações

1Pode medir ponto, linha, círculo, arco e oval, retangular e melhorar a precisão com a função de posicionamento multi-ponto.

2Tem muitas características, tais como combinação de medidas, estrutura central e a intersecção da estrutura, o ponto médio da construção, estrutura de linha,uma estrutura redonda e um ponto de vista estrutural.

3. It is coupled with the company's self-developed CNC measurement software to achieve rapid detection of large quantities of work pieces at the same time with SPC data analysis capabilities in order to achieve a one-time complete the whole measurement.

4A tradução de coordenadas e o endireitamento das coordenadas é para tornar a medição mais conveniente e eficiente e melhorar a eficiência da medição.

5. As macros podem medir as mesmas partes mais rapidamente e com volume mais conveniente e melhorar a eficiência da medição.

6Os dados de medição são inseridos directamente no AutoCAD e tornam-se um círculo de trabalho completo; os dados podem também ser inseridos no Excel e no Word para realizar análises estatísticas.
7Gravar o programa do utilizador, editar e executar o comando.
Os nossos serviços

velocidade visual ótica da máquina 200mm/S do sistema de medição do CNC 3D 4

Garantia de 12 meses.

1. No prazo de 12 meses a contar da data de montagem e aceitação, Mas não superior a 15 meses a contar da data de expedição.

2Durante este período, levaremos o ensino por telefone e internet aos utilizadores com um serviço de consultoria pós-venda combinado.

3Nós fornecemos serviços de garantia de vida da máquina para os usuários com custo.
01Se falha da máquina causada pelo nosso lado, você pode enviar de volta as peças de reposição para nós e o custo do nosso lado.
02Mas se precisar, o nosso técnico vem ao lado do cliente para treinar, o serviço técnico é gratuito, exceto bilhete e alojamento.

4- Período de garantia extra: forneceremos ao utilizador longa vida após venda Serviço de consultoria.



5A nossa empresa tem peças sobressalentes que podem ser fornecidas aos utilizadores com custo.
6Fornecemos aos utilizadoresPós-vendaServiço técnico de valor acrescentado por preço preferencial ao longo da vida.
Informações sobre a empresa


velocidade visual ótica da máquina 200mm/S do sistema de medição do CNC 3D 5


Certificações

velocidade visual ótica da máquina 200mm/S do sistema de medição do CNC 3D 6

1.o nosso software através da organização profissional nacional de certificação de medições normalizadas.

2As nossas máquinas podem dar à agência HSR a certificação de medição padrão.
Embalagem e transporte

velocidade visual ótica da máquina 200mm/S do sistema de medição do CNC 3D 7


Perguntas frequentes

velocidade visual ótica da máquina 200mm/S do sistema de medição do CNC 3D 8
