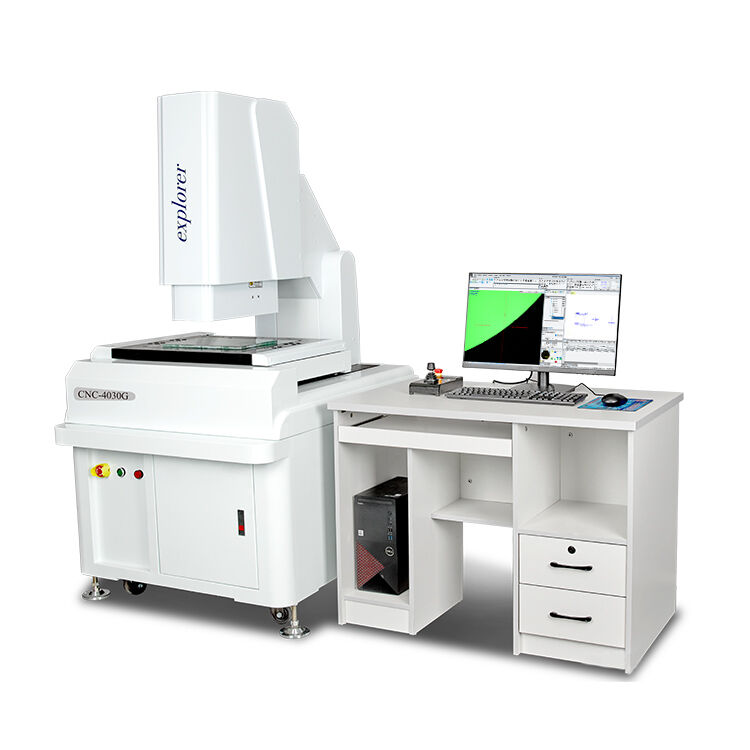

Máquina de medição de vídeo CNC industrial de visão de alta qualidade Máquina de medição de dimensão de imagem
|
Posições
|
CNC-3020AH
|
CNC-4030AH
|
CNC-5040AH
|
|
Dimensão ((mm) ((L)×W×H)
|
700*850*1650
|
800*900*1650
|
900*1050*1650
|
|
Distância de medição ((mm) ((X)×Y×Z)
|
300*200*200
|
400*300*200
|
500*400*200
|
|
Medir a precisãoμm
|
3+L/200
|
3+L/200
|
3+L/200
|
|
Repetitividade (μ(m)
|
3
|
3
|
3
|
|
Peso ((kg)
|
300
|
380
|
450
|
|
Imagem e medição
|
CCD
|
Japonês SONYCcD
|
|
|
Len.
|
HNão. definição zoomlens/Aumentação contínua 0,7-5,0x
|
|
|
Magnificação
|
40-230X(Só para referência, com câmara e lente diferentes, a ampliação será diferente.)
|
|
|
Resolução em escala óptica
|
Eixo x/Y/z o.0002mm (0,2um)
|
|
|
Distância de trabalho
|
108 mm
|
|
Software de medição
|
Combinar o software de medição 3D desenvolvido pela função de software importado para melhorar a resolução da fronteira.
|
|
Sistema de condução
|
X/Y/Z servomotor de Taiwan de três eixos de alto desempenho, sistema de controlo de duplo circuito fechado
|
|
Iluminação
|
Fonte de luz de superfície de oito zonas de cinco anéis controlada por programa, fonte de luz de contorno LED, fonte de luz coaxial. Diferentes cores são adicionadas a diferentes produtos.
|
Descrição da função:
Medição de elementos: pontos de medição, linhas, círculos, arcos, ângulos, oval, retângulo medindo um
Número predeterminado de pontos, pontos de identificação automática, linhas, círculos, arcos.
Estrutura de elementos: Construção do centro, a interseção da estrutura, a estrutura do ponto médio, a estrutura da linha,
Estrutura redonda, configuração angular.
Elementos pré-estabelecidos: pontos, linhas, círculos, arcos.
Reinicialização do sistema de coordenadas do eixo.
Gráficos: Zoom gráficos, estreitamento gráficos, painel gráfico, gráficos selecionados, selecionar o círculo, excluir o
Impressão gráfica, configurações de zoom, configuração de cinza, saturação, contraste, armazenamento, imagens em formato BMP.
Uma variedade de modo de localizador de borda, o computador automaticamente tomar pontos, rodada de identificação automática, arco muito
Melhorar a velocidade do ponto de mineração.
A nossa vantagem.
Medição totalmente automática de alta precisão, controlo CNC de quatro eixos.
Máquina de alta precisão e resistência: base/coluna/banco de trabalho de mármore da classe 00, com alta precisão e boa estabilidade
XYZ três eixos importados guia linear de precisão / importado sistema de direção de parafuso de bola de grau de moagem, longa vida e boa estabilidade.0.2um.Línea para remendos metálicos de alta precisão o.2um.
As lentes ópticas de zoom automático Wm0750 permitem a medição totalmente automática sem a necessidade de correção de zoom.
Câmera HD SONY CcD com tela de medição de alta qualidade
Medição do foco automático, plano da altimetria óptica, sonda de contacto RENISHAW, Reino Unido,
Lâmpada de surce de oito zonas de cinco anéis controlada por programaFonte de luz de contorno LED, fonte de luz coaxial.
Está equipado com um joystick para facilitar a operação em qualquer posição.
A câmara CCD de navegação indica a posição de medição, que é rápida de localizar e conveniente para a medição.
Combinar o software de medição 3D desenvolvido pela função de software importado para melhorar a resolução da fronteira.
Os nossos serviços
2.Durante este período,Levaremos o ensino por telefone e internet para os utilizadores com um serviço de consultoria pós-venda combinado.
3.Fornecemos serviços de garantia de vida da máquina para os usuários com custo.
01.Se falha da máquina causada pelo nosso lado, você pode enviar de volta as peças de reposição para nós e o custo do nosso lado.
02.Mas, se precisar, o nosso técnico virá ao lado do cliente para treinar,O serviço técnico é gratuito,
Exceto bilhetes e alojamento.
4.Período de garantia adicional: Nós forneceremospara o utilizador Pós-venda longa duraçãoServiço de consultoria.
5.A nossa empresa tem peças sobressalentes que podem ser fornecidas para os utilizadores com custo.
6.Fornecemos aos utilizadorescom serviço técnico de valor acrescentado pós-venda a um preço preferencial para toda a vida,
Certificado
1.o nosso software através da organização profissional nacional de certificação de medição padrão
2.nossas máquinas podem dar HSR agência de certificação de medição padrão
