Máquina de Medição de Coordenadas Gantry

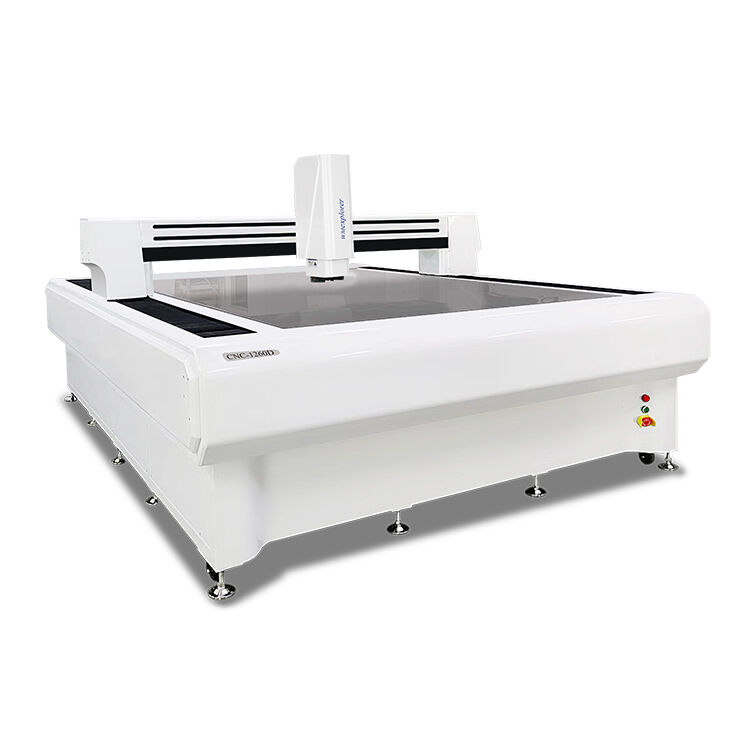

velocidade coordenada da máquina de medição 200mm/S do pórtico da elevada precisão 3D

Name: velocidade coordenada da máquina de medição 200mm/S do pórtico da elevada precisão 3D
Brand: Dongguan Wang Min Optical Instrument Co., Ltd.
SKU: CNC-1016
Availability: InStock

Detalhes do produto:

Lugar de origem:	Guangdong, China
Marca:	WM-3D
Certificação:	iso9001
Número do modelo:	CNC-1016

Informações Detalhadas

Lugar de origem:

Guangdong, China

Marca:

WM-3D

Certificação:

iso9001

Número do modelo:

CNC-1016

Garantia:

1 ano, 18 meses

Suporte personalizado:

OEM, ODM

Poder:

Eletrônico, 220V /50HZ

Nome:

Instrumento de medição video da precisão alta

Uso Geral:

Elétricos, plásticos, molde, maquinaria, conectores e móbil

Função:

Meça e detecte

Precisão:

3um

Velocidade:

200 mm/s

Peso:

3600 kg

Cor:

Branco

Nome do produto:

Instrumento de medição video da precisão alta

Destacar:

High Light

Destacar:

Máquina de medição da coordenada do pórtico da precisão

Máquina de medição coordenada 200mm/S do pórtico

máquina de medição da coordenada 3D

Informações de negociação

Preço:

$43,000.00/sets 1-4 sets

Detalhes da embalagem:

da cola system
Automatic da imagem do instrumento de medição dos sistemas de medição do vídeo da

Descrição do produto

Sistemas de medição de vídeo de alta precisão 3D, instrumento de medição óptica, sistema de medição óptica

Descrição do Produto

velocidade coordenada da máquina de medição 200mm/S do pórtico da elevada precisão 3D 0

1. Usando os módulos embarcados desenvolvidos para controlar o motor, aumentando a velocidade do motor de acordo, mas também para simplificar o instrumento e a interface do PC, máquinas de PC e instrumentos através da linha USB e cabo S-Video.
2. É acoplado com o software de medição CNC desenvolvido pela própria empresa para alcançar a detecção rápida de grandes quantidades de peças de trabalho ao mesmo tempo com capacidades de análise de dados SPC, a fim de realizar uma vez a medição completa.
3. Fonte de luz de superfície formada por um grupo independente de 24, cada grupo é um driver de fonte de corrente constante e 200 passos variáveis contínuos.
4. Com plataforma de mármore, alta estabilidade.

Modelo			CNC-1016
	Tamanho da mesa de vidro		*11001700**
	Tamanho da mesa de metal		*12001800**
	Curso de trabalho X.Y		*10001600**
	Elevação do curso do eixo Z (mm)		Foco de 200
	Resolução de exibição digital do eixo X.Y.Z		0,5um
	Erro de valor do eixo X.Y		≤(3+L/200)L é o comprimento medido, unidade mm)
	Peso (kg)		3600
	Dimensão		*175026501650*
Motor	Velocidade dos três eixos			100mm/s
	Precisão de posicionamento dos três eixos			0,001mm
Sistema de imagem	Câmera	Câmera CCD Sony colorida 1/3″
	Zoom	lente de zoom óptico coaxial com uma lente de zoom (2 selecione um)
	Ampliação do zoom	0,7-4,5X
	Ampliação total do vídeo	30-230X
	Campo do objetor	11,1-1,7mm
	Energia	AC220V/AC110V
	Consumo de energia	100W
Acessórios do instrumento	1Xtube (opção)	0,5Xtube (opção)			Distância de trabalho
Lente de zoom	0,7-4,5X	0,7-4,5X
Adicionar lente	Ampliação de vídeo	Campo lateral do material (mm)	Ampliação de vídeo	Campo lateral do material (mm)
Opção 0,5X	11,8X-74X	22-3,4	5,9X-37X	44-6,8	175
Padrão	23,5X-148X	11,1-1,7X	11,8X-74X	22-3,4	92
Opção 2X	47X-296X	5,5-0,9	23,5X-148X	11,1-1,7	36

Funções

Principalmente para medição e análise metalográfica! Estes modelos "Universais" combinam um suporte de medição com o melhor dos componentes de microscópio metalúrgico para imagens de alta resolução e medições críticas. Apresentando a gama completa de objetivas infinitas avançadas e técnicas de microscopia incluindo: campo claro,campo escuro, contraste DIC, polarização e epifluorescência.Até cinco objetivas podem ser montadas na peça do nariz.Com mais usos se atualizado.

Especificações

1. Ele pode medir ponto, linha, círculo, arco e oval, retangular e melhorar a precisão com a função de posicionamento multiponto.

2. Possui muitos recursos, como combinação de medições, estrutura central e a interseção da estrutura, o ponto médio da construção, estrutura de linha, uma estrutura redonda e ponto de vista estrutural.

3. É acoplado com o software de medição CNC desenvolvido pela própria empresa para alcançar a detecção rápida de grandes quantidades de peças de trabalho ao mesmo tempo com capacidades de análise de dados SPC, a fim de realizar uma vez a medição completa.

4. A tradução de coordenadas e as coordenadas retificadas são para tornar a medição mais conveniente e eficiente e melhorar a eficiência da medição.

5. Macros podem medir as mesmas peças mais rápido e mais conveniente volume e melhorar a eficiência da medição.

6. Dados de medição inseridos diretamente no AutoCAD e se tornam um círculo de trabalho completo; os dados também podem ser inseridos no Excel e Word para realizar análises estatísticas.

7. Gravar programa do usuário, editar e executar comando.

Nossos Serviços

Informações da Empresa

velocidade coordenada da máquina de medição 200mm/S do pórtico da elevada precisão 3D 4

Certificações

1. nosso software através da organização profissional nacional de certificação de medição padrão.

2. nossas máquinas podem dar agência HSR de certificação de medição padrão.

Embalagem e Envio

Perguntas frequentes

velocidade coordenada da máquina de medição 200mm/S do pórtico da elevada precisão 3D 7
