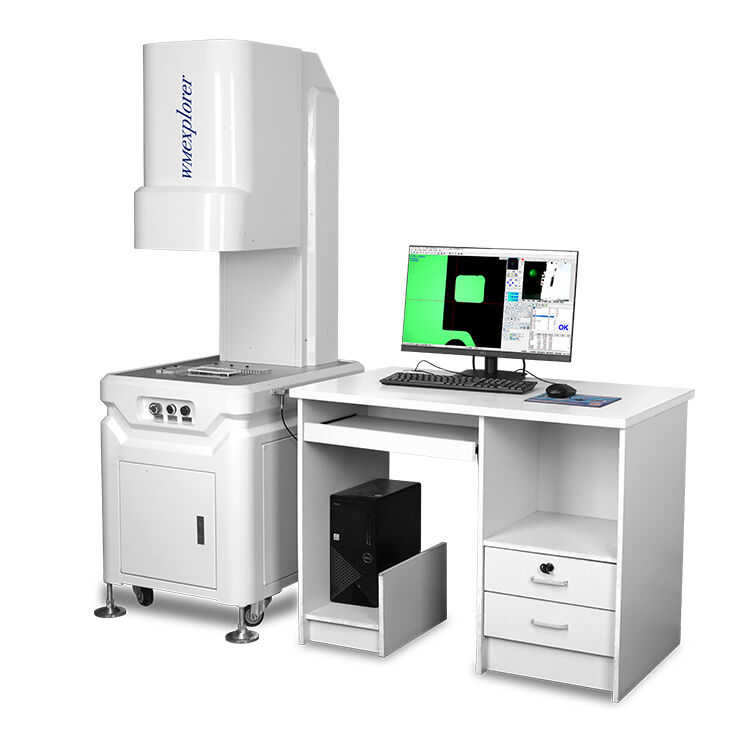

Vertical ótico do projetor de perfil da elevada precisão bidimensional

Name: Vertical ótico do projetor de perfil da elevada precisão bidimensional
Brand: Dongguan Wang Min Optical Instrument Co., Ltd.
SKU: CPJ-3020
Availability: InStock

Detalhes do produto:

Lugar de origem:	Guangdong, China
Marca:	WangMin Optical
Certificação:	ISO9001
Número do modelo:	CPJ-3020

Informações Detalhadas

Lugar de origem:

Guangdong, China

Marca:

WangMin Optical

Certificação:

ISO9001

Número do modelo:

CPJ-3020

Garantia:

1 ano

Suporte personalizado:

OEM, ODM

nome:

Projetor de perfil óptico de alta precisão

Precisão:

3um

Função:

Distância

Material:

aço inoxidável

Cor:

branco

Peso:

230 kg

Nome do produto:

Projetor de perfil óptico de alta precisão

Destacar:

High Light

Destacar:

Projetor de perfil óptico de alta precisão

Vertical ótico do projetor de perfil

Projetor de perfil vertical bidimensional

Informações de negociação

Preço:

$5,000.00/sets 1-4 sets

Detalhes da embalagem:

Perfil vertical ótico bidimensional da elevada precisão projetor
Packed nos casos de madeira isen

Descrição do produto

Projector de perfil vertical óptico bidimensional de alta precisão

Descrição do produto

Vertical ótico do projetor de perfil da elevada precisão bidimensional 0

Funções

Projector de perfil vertical de medição óptica de rotação 360:

1O projeto de perfil vertical é utilizado principalmente para a medição das partes mecânicas do comprimento, ângulo, contorno e forma da superfície.

2. rotação 360 óptico medindo perfis verticais projetor pode inspecionar todos os tipos de superfície e contorno de trabalho complicado-peças, cam, rosca de parafuso, engrenagem, executar corte de fresagem, etc.

3. projeto de perfis verticais de medição óptica amplamente utilizado no comércio de mecanismos, contadores, electricidade, indústria lithe, faculdade, instituto de investigação e departamento de medição-inslet.

4Os dados de medição podem ser emitidos e ligados à impressora e ao computador.

Especificações

2 rotação óptica 360Projector de perfil verticalEspecificação:

Modelo		CPJ-3020
Tabela	Tamanho da mesa de metal	*450280 mm**
	O tamanho da mesa de vidro	*306196 mm**
	Viagem no eixo X	200 mm
	Viagem no eixo Y	100 mm
	Viagem no eixo Z	90 (para foco)
	Precisão de medição	3+L/200 um
	Resolução (eixo X, eixo Y): 0,001 mm
Ecrã do projetor	Tamanho da tela (mm): Ø 312 Intervalo utilizado>Ø 300 ((com a linha do metro)
	Faixa de rotação do ecrã: 0°~360°
	Resolução (eixo X, eixo Y): 1 ́ ou 0,01°
Lentes	Magnificação: 10X opção 20X opção 50X opção 100X opção
	Vista do objeto ((mm): Ø30 Ø15 Ø6 Ø3
	Distância de trabalho ((mm): 77,7 44,3 38,4 25.3
	Altura máxima da peça: 80 mm 80 mm 80 mm 80 mm
Sistema de processamento de dados	O sistema de processamento de dados multifunção DP-100 pode ser utilizado para recolher os dados e medir o ponto, linha, círculo, ângulo e distância.
Iluminação	Iluminação da transmissão e do reflexo: lâmpada halogénica de 24 V/150 W.
Potência	110V/220V ((AC), 50/60HZ, potência total=400W
Frio	Refrigeração por ar forçado
Dimensões	*8008001150 mm*
Peso	230 kg

Os nossos serviços

Garantia de 12 meses.

1. No prazo de 12 meses a contar da data de montagem e aceitação, Mas não superior a 15 meses a contar da data de expedição.

2Durante este período, levaremos o ensino por telefone e internet aos utilizadores com um serviço de consultoria pós-venda combinado.

3Nós fornecemos serviços de garantia de vida da máquina para os usuários com custo.
01Se falha da máquina causada pelo nosso lado, você pode enviar de volta as peças de reposição para nós e o custo do nosso lado.
02Mas se precisar, o nosso técnico vem ao lado do cliente para treinar, o serviço técnico é gratuito, exceto bilhete e alojamento.
4- Período de garantia extra: forneceremos ao utilizador longa vida após venda Serviço de consultoria.

5A nossa empresa tem peças sobressalentes que podem ser fornecidas aos utilizadores com custo.
6Fornecemos aos utilizadoresPós-vendaServiço técnico de valor acrescentado por preço preferencial ao longo da vida.

Informações sobre a empresa

Vertical ótico do projetor de perfil da elevada precisão bidimensional 2

Certificações

1.o nosso software através da organização profissional nacional de certificação de medições normalizadas.

2As nossas máquinas podem dar à agência HSR a certificação de medição padrão.

Embalagem e transporte
