Detalhes do produto:
|
| Garantia: | 1 ano | Apoio personalizado: | OEM, ODM |
|---|---|---|---|

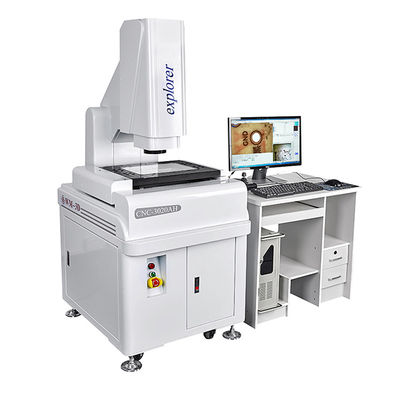

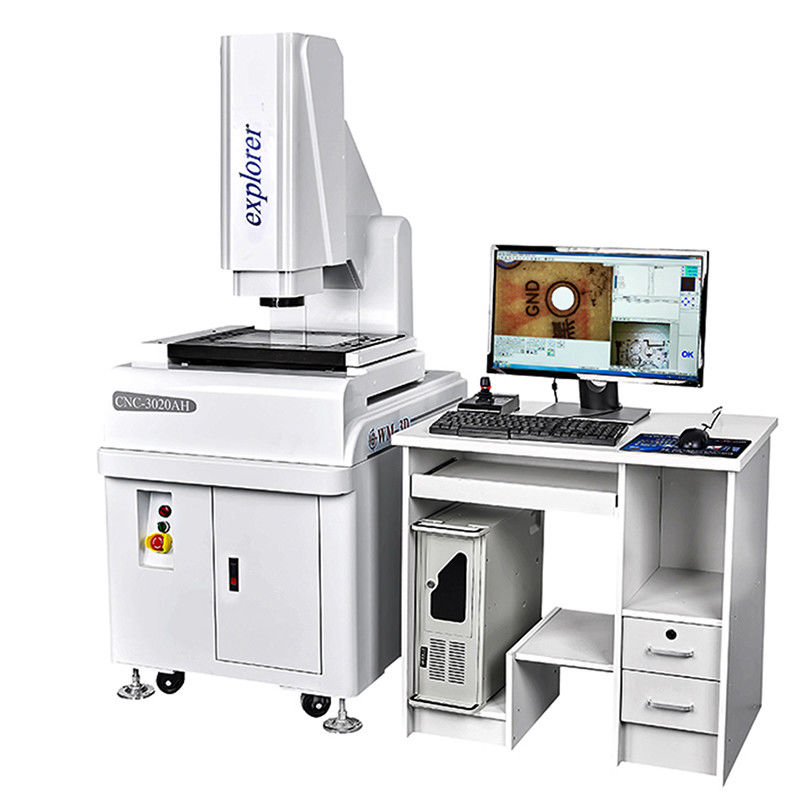

| Nome do produto: | Sistema de medida da dimensão da imagem da elevada precisão | Modelo: | CNC-3020AH |
| Cor: | branco | Uso geral: | electronices, plásticos, molde, maquinaria, hardware, pulsos de disparo, móbil |
| Material: | granito | Uso: | Medição |
| Peso: | 380kg | Fonte de alimentação: | C.A. 220V/50-60Hz |
| Tipo: | Totalmente automático | Uso: | Sistema ótico |
| Realçar: | Máquina de medição da visão do CNC da elevada precisão,Função da máquina de medição da visão do CNC multi,Máquina da medida do cnc ISO9001 |
||
|
Artigos
|
CNC-3020AH
|
CNC-4030AH
|
CNC-5040AH
|
|
Dimensão (milímetro) (L×W×H)
|
700*850*1650
|
800*900*1650
|
900*1050*1650
|
|
Escala de medição (milímetro) (X×Y×Z)
|
300*200*200
|
400*300*200
|
500*400*200
|
|
Precisão de medição (μm
|
3+L/200
|
3+L/200
|
3+L/200
|
|
Repetibilidade (μm)
|
3
|
3
|
3
|
|
Peso (quilogramas)
|
300
|
380
|
450
|
|
Imagem e medição
|
CCD
|
SOnYCcD japonês
|
|
|
Len
|
Zoomlens altos da definição/ampliação contínua 0.7-5.0x
|
|
|
Ampliação
|
40-230X (para a referência somente. Com câmera e a lente diferentes a ampliação será diferente. )
|
|
|
definição ptical da escala
|
linha central o.0002mm de x/Y/z (0.2um)
|
|
|
Distância de funcionamento
|
108mm
|
|
Software da medida
|
Combine o software da medida 3D desenvolvido pela função importada do software para melhorar a definição do limite.
|
|
Sistema de condução
|
Servo motor de Taiwan do elevado desempenho da três-linha central de X/Y/Z, sistema de controlo de laço fechado dobro
|
|
Iluminação
|
fonte luminosa de superfície Programa-controlada da oito-zona do cinco-anel, fonte luminosa do contorno do diodo emissor de luz, fonte luminosa coaxial. As cores diferentes são
adicionado aos produtos diferentes. |
