Detalhes do produto:
|
| Garantia: | 1 ano | Apoio personalizado: | OEM, ODM |
|---|---|---|---|

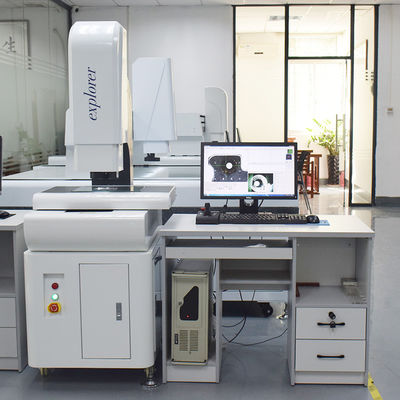

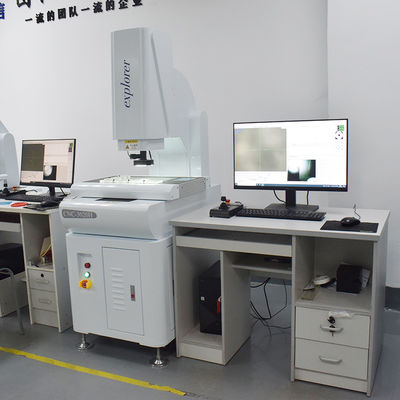

| Nome do produto: | Sistema de medida da dimensão da imagem da elevada precisão para medidas exatas | Modelo: | CNC-5040H |
| Cor: | branco | Uso geral: | electronices, plásticos, molde, maquinaria, hardware, pulsos de disparo, móbil |
| Material: | granito | Uso: | Medição |
| Peso: | 450kg | Fonte de alimentação: | C.A. 220V/50-60Hz |
| Tipo: | Totalmente automático | Uso: | Sistema ótico |
| Realçar: | Sistema de medida da dimensão da imagem do ODM,Sistema de medida da dimensão da imagem do OEM,Sistema de medida automático da imagem |
||
|
Artigos
|

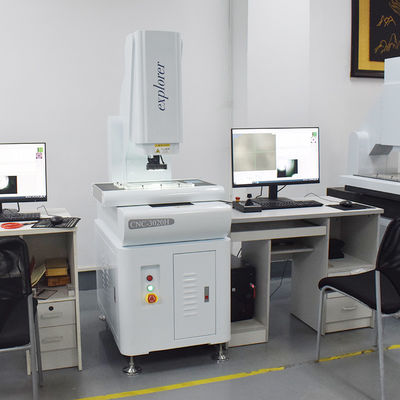

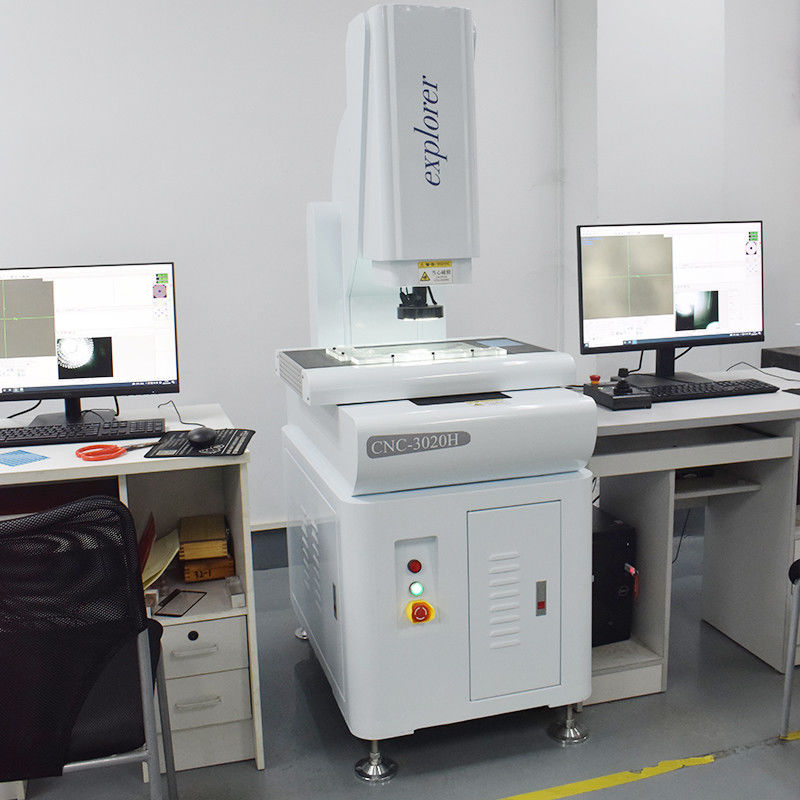

CNC-3020AH
|
CNC-4030AH
|
CNC-5040AH
|
|
Dimensão (milímetro) (L×W×H)
|
700*850*1650
|
800*900*1650
|
900*1050*1650
|
|
Escala de medição (milímetro) (X×Y×Z)
|
300*200*200
|
400*300*200
|
500*400*200
|
|
Precisão de medição (μm
|
3+L/200
|
3+L/200
|
3+L/200
|
|
Repetibilidade (μm)
|
3
|
3
|
3
|
|
Peso (quilogramas)
|
300
|
380
|
450
|
|
Imagem e medição
|
CCD
|
SOnYCcD japonês
|
|
|
Len
|
Zoomlens altos da definição/ampliação contínua 0.7-5.0x
|
|
|
Ampliação
|
40-230X (para a referência somente. Com câmera e a lente diferentes a ampliação será diferente. )
|
|
|
definição ptical da escala
|
linha central o.0002mm de x/Y/z (0.2um)
|
|
|
Distância de funcionamento
|
108mm
|
|
Software da medida
|
Combine o software da medida 3D desenvolvido pela função importada do software para melhorar a definição do limite.
|
|
Sistema de condução
|
Servo motor de Taiwan do elevado desempenho da três-linha central de X/Y/Z, sistema de controlo de laço fechado dobro
|
|
Iluminação
|
fonte luminosa de superfície Programa-controlada da oito-zona do cinco-anel, fonte luminosa do contorno do diodo emissor de luz, fonte luminosa coaxial. As cores diferentes são
adicionado aos produtos diferentes. |
Função principal
medidas 1.Element: ponto da medida do multi-ponto, linha, círculo, arco, ângulo, elipse, pontos de medição fornecidos, identificação automática do retângulo do ponto, linha, círculo, arco.
estrutura 2.Element: a estrutura do centro, a interseção da estrutura, a estrutura do ponto médio, linha estrutura, uma estrutura redonda, as estruturas do ângulo.
elementos 3.Preset: ponto, linha, círculo, arco.
4.Graphics: a tradução coordenada, endireita a parte do trabalho.
5.Arbitrary linha central endireitada, restauração de sistema coordenado.
6.graphic a ampliar, para reduzir gráficos, tradução dos gráficos, gráfico imprimindo gráfico é selecionado, uncheck, gráficos removeu.
7.Set o zumbido, gráficos estreitos, rádio gráfico da cópia é selecionado, deselect, gráficos removeu.
8. Ajuste a imagem da escala cinzenta, saturação, contraste, imagem salvar como um formato do BMP.
