Sistema de medida da dimensão da imagem
>
2D instrumento video ótico da máquina de medição para a medição móvel do PWB

2D instrumento video ótico da máquina de medição para a medição móvel do PWB

Detalhes do produto:
Lugar de origem: Guangdong, China
Marca: WM-3D
Certificação: ISO9001
Número do modelo: CNC-3020AH
Informações Detalhadas
Lugar de origem:
Guangdong, China
Marca:
WM-3D
Certificação:
ISO9001
Número do modelo:
CNC-3020AH
Garantia:
1 ano
Suporte personalizado:
OEM, ODM
Nome do produto:
Máquina de medição video ótica de medição móvel da inspeção do PWB 2d
Modelo:
CNC-3020AH
Cor:
branco
Uso Geral:
Eletrônicos, plásticos, mofo, máquinas, hardware, relógios, celular
Material:
Granito
Uso:
Medição
Peso:
300kg
fonte de energia:
AC 220V/50-60Hz
Tipo:
Totalmente automático
Uso:
Sistema óptico
Destacar:

High Light

Destacar:

2d máquina de medição ótica

,

Máquina de medição do vídeo 2d

,

Instrumento de medição do PWB 2d

Informações de negociação
Quantidade de ordem mínima:
1
Preço:
$13,000.00/sets
Detalhes da embalagem:
Caixas de madeira óticas de medição móveis da máquina de medição do vídeo da inspeção do PWB 2d
Tempo de entrega:
2days
Termos de pagamento:
L/C,D/A,D/P,T/T,Western Union,MoneyGram
Descrição do produto

Máquina de medição por vídeo ótico 2D para inspeção de PCB Mobile

Descrição dos Produtos

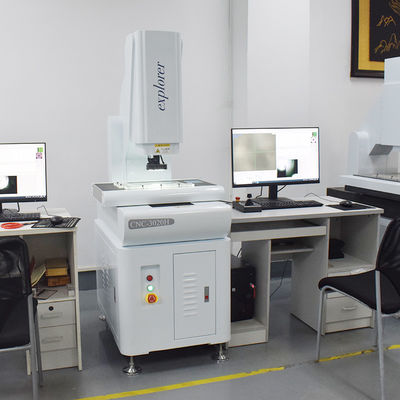

2D instrumento video ótico da máquina de medição para a medição móvel do PWB 0
Itens
CNC-3020AH
CNC-4030AH
CNC-5040AH
Dimensão (mm) (C×L×A)
700*850*1650
800*900*1650
900*1050*1650
Faixa de medição (mm) (X×Y×Z)
300*200*200
400*300*200
500*400*200
Precisão de medição (μm
3+L/200
3+L/200
3+L/200
Repetibilidade (μm)
3
3
3
Peso (kg)
300
380
450
Imagem e Medição
CCD
SOnYCcD japonês

Lente
Lente de zoom de alta definição/Ampliação contínua 0,7-5,0x

Ampliação
40-230X (Apenas para referência. Com diferentes câmeras e lentes, a ampliação será diferente.)

Resolução da escala óptica
eixo x/Y/z 0,0002 mm (0,2 um)

Distância de trabalho
108 mm
Software de medição
Combine o software de medição 3D desenvolvido pela função de software importada para melhorar a resolução da fronteira.
Sistema de acionamento
Motor servo de três eixos de alto desempenho Taiwan X/Y/Z, sistema de controle de circuito fechado duplo
Iluminação
Fonte de luz de superfície de cinco anéis e oito zonas controlada por programa, fonte de luz de contorno LED, fonte de luz coaxial. Diferentes cores são
adicionadas a diferentes produtos.

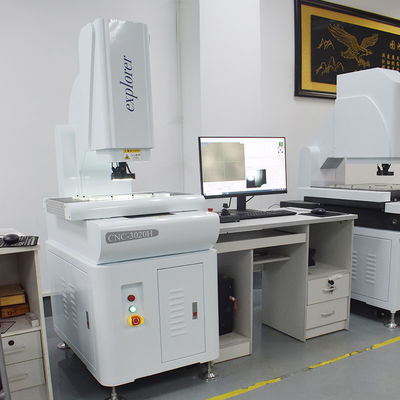

2D instrumento video ótico da máquina de medição para a medição móvel do PWB 1
Nossas Vantagens
Medição totalmente automática de alta precisão, controle CNC de quatro eixos.
Máquina de alta precisão e alta resistência: base/coluna/bancada de mármore classe 00 com alta precisão e boa estabilidade
Guia linear de precisão importado de três eixos XYZ / sistema de acionamento de parafuso de esfera de grau de moagem importado, longa vida útil e boa estabilidade. 0,2 um. Régua de patch de metal de alta precisão 0,2 um.
A lente óptica de zoom automático Wm0750 permite medição totalmente automática sem a necessidade de correção de zoom. Câmera HD SONY CcD com tela de medição de alta qualidade Medição de foco automático, planicidade de altimetria óptica, sonda de contato UK RENISHAW, fonte de luz de superfície de cinco anéis e oito zonas controlada por programa, fonte de luz de contorno LED, fonte de luz coaxial. Diferentes cores são adicionadas a diferentes produtos. É equipado com um joystick para fácil operação em qualquer posição. A câmera CCD de navegação indica a posição de medição, que é rápida de localizar e conveniente para medição. Combine o software de medição 3D desenvolvido pela função de software importada para melhorar a resolução da fronteira.

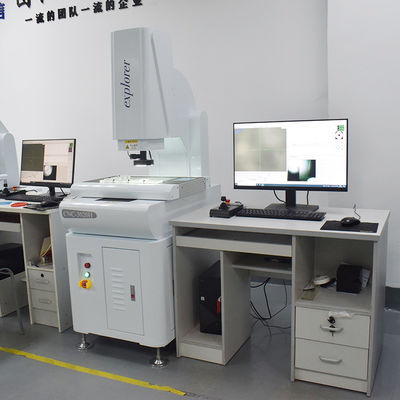

2D instrumento video ótico da máquina de medição para a medição móvel do PWB 2

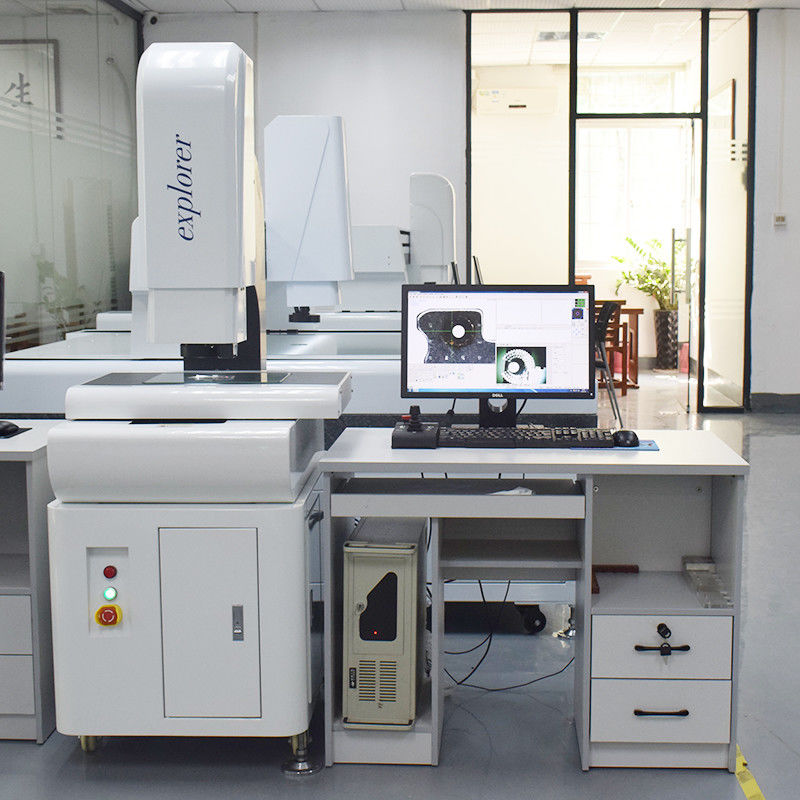

2D instrumento video ótico da máquina de medição para a medição móvel do PWB 3
Informações da Empresa

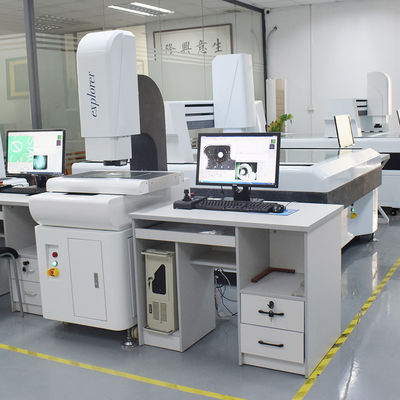

2D instrumento video ótico da máquina de medição para a medição móvel do PWB 4

Embalagem e Envio
2D instrumento video ótico da máquina de medição para a medição móvel do PWB 5
Perguntas frequentes
2D instrumento video ótico da máquina de medição para a medição móvel do PWB 6

Compromisso de serviço pós-venda

Instrumento Óptico Wangmin

COMPRA E CONSULTORIA

Da seleção certa ao teste de amostra, da instalação no local à pesquisa no local de instalação à configuração do sistema de fixação, engenheiros de vendas e serviços experientes, através de todo o centro de vendas e serviços do país, a seleção correta fornece orientação para o cliente.

SERVIÇO E ADAPTAÇÃO

Nossos especialistas em manutenção de máquinas de medição podem fornecer manutenção regularmente para o sistema de medição, ajuste e calibração, determinar que o sistema sempre funcione nas melhores condições e tentar eliminar as falhas no início, reduzindo assim os custos de manutenção, prolongando significativamente a vida útil do sistema de medição.

TRANSFORMAÇÃO E ATUALIZAÇÃO

Mantenha seu sistema de medição sempre na condição técnica mais otimizada, através do sistema de controle, software de medição, sistema de sonda totalmente atualizado e sistema de transmissão, a tecnologia da máquina de medição aumenta muito.

INSTALAÇÃO E GARANTIA

Centro de vendas e serviços em todo o país, pelo método do processo padrão, para fornecer aos clientes instalação e aceitação oportunas e rápidas da máquina, serviços de garantia do produto, treinamento e problemas de uso do equipamento, telefone de 4 horas

processamento de resposta, serviço porta a porta de 8 horas, para resolver as preocupações do cliente INSTALAÇÃO E GARANTIA

Temos treinamento que abrange todos os aspectos das necessidades do cliente, desde o treinamento de operação primária até o treinamento profissional da fase de treinamento sênior, e pode ser feito de acordo com as necessidades do cliente para fornecer treinamento especial.

Para fornecer até cinco:

O treinamento individual na porta, para aprender é para, para assinar a lista qualificada de treinamento Notas de lançamento em papel, uso detalhado da máquina, a função do software é introduzida Distribuição aleatória de CD de ensino, CD de instalação, assista diretamente, mais específico e conveniente

O vídeo de ensino da rede da empresa, conhecimento direto, medição conveniente Ensino remoto multimídia, resolva rapidamente os problemas do cliente

por que você nos escolhe?

A: 1. Nós nos concentramos na medição de produtos por mais de 10 anos, com uma equipe profissional de P&D e equipe de pós-venda.

A2. Está localizado na cidade de Dongguan, uma cidade de manufatura mundialmente famosa.

A3: serviço pós-venda por 12 meses, problemas simples em 48 horas para lidar em tempo hábil.
