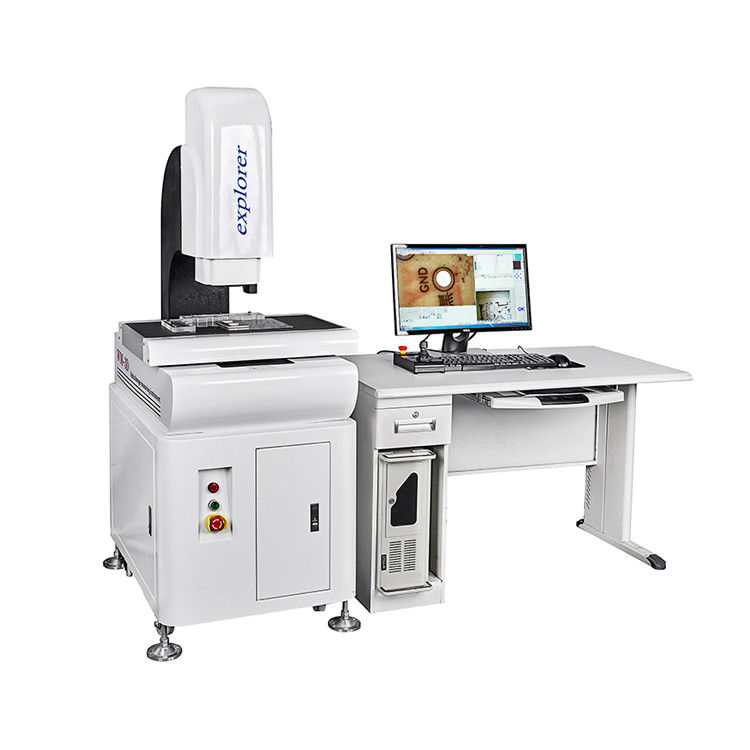

Máquina de Medição Óptica com Precisão de 3um, Velocidade de 200mm/s e Análise de Dados SPC
Máquina de Medição Óptica com Precisão de 3um, Velocidade de 200mm/s e Análise de Dados SPC
  • Máquina de Medição Óptica com Precisão de 3um, Velocidade de 200mm/s e Análise de Dados SPC
  • Máquina de Medição Óptica com Precisão de 3um, Velocidade de 200mm/s e Análise de Dados SPC
  • Máquina de Medição Óptica com Precisão de 3um, Velocidade de 200mm/s e Análise de Dados SPC

Máquina de Medição Óptica com Precisão de 3um, Velocidade de 200mm/s e Análise de Dados SPC

Detalhes do produto:
Lugar de origem: Guangdong, China
Marca: WM-3D
Certificação: ISO9001
Número do modelo: CNC-3020AH
Informações Detalhadas
Lugar de origem:
Guangdong, China
Marca:
WM-3D
Certificação:
ISO9001
Número do modelo:
CNC-3020AH
Garantia:
1 ano
Suporte personalizado:
OEM, ODM
nome:
Auto CNC Pad Acessórios Medindo e Analisando a Máquina
Precisão:
3um
Velocidade:
200 mm/s
Função:
Medição e para detectar
Uso Geral:
Elétricos, plásticos, molde, maquinaria, conectores e móbil
Cor:
branco
Poder:
220V /50HZ
Nome do produto:
Auto CNC Pad Acessórios Medindo e Analisando a Máquina
Destacar:

High Light

Destacar:

sistema de medida da dimensão da imagem 3um

,

Sistema de medida da dimensão da imagem ótico

,

Máquina de medição ótica 200mm/S

Informações de negociação
Preço:
$18,000.00/sets 1-4 sets
Detalhes da embalagem:
Auto acessórios da almofada do CNC que medem e que analisam Machine
CNC-3020WM A máquina do tes
Descrição do produto
Sistema de Medição de Dimensões de Imagem de 3µm
Máquina de Medição Óptica com Velocidade de 200mm/s
Visão Geral do Produto
Máquina de Medição e Análise de Acessórios CNC Pad - Sistema de medição óptica avançado para análise dimensional de precisão.
Máquina de Medição Óptica com Precisão de 3um, Velocidade de 200mm/s e Análise de Dados SPC 0 Máquina de Medição Óptica com Precisão de 3um, Velocidade de 200mm/s e Análise de Dados SPC 1
Especificações Técnicas
Modelo CNC-3020
Tamanho da Mesa de Vidro 330×230mm
Tamanho da Mesa de Metal 350×250mm
Curso de Trabalho X.Y 300×200mm
Curso do Eixo Z Foco de 200mm
Resolução de Exibição Digital do Eixo X.Y.Z 0,5µm
Erro de Valor do Eixo X.Y ≤(3+L/200) onde L é o comprimento medido em mm
Peso 720kg
Dimensões 700×900×1650mm
Especificações do Motor
Velocidade dos Três Eixos 100mm/s
Precisão de Posicionamento dos Três Eixos 0,001mm
Sistema de Imagem
Câmera Câmera CCD Sony color 1/3"
Zoom Lente de zoom óptico coaxial com lente de zoom (selecione uma)
Ampliação do Zoom 0,7-4,5X
Ampliação Total do Vídeo 30-230X
Campo de Objeto 11,1-1,7mm
Energia AC220V/AC110V
Consumo de Energia 100W
Acessórios do Instrumento
Acessório Ampliação do Vídeo Campo Lateral do Material (mm) Ampliação do Vídeo Campo Lateral do Material (mm) Distância de Trabalho
Opção 0,5X 11,8X-74X 22-3,4 5,9X-37X 44-6,8 175
Padrão 23,5X-148X 11,1-1,7X 11,8X-74X 22-3,4 92
Opção 2X 47X-296X 5,5-0,9 23,5X-148X 11,1-1,7 36
Principais Características
  • Controle de movimento de circuito fechado duplo para movimento de alta velocidade com desempenho de posicionamento preciso
  • Módulos de controle de motor integrados com conectividade USB e S-Video
  • Software de medição CNC integrado com recursos de análise de dados SPC
  • Fonte de luz de superfície avançada com 24 grupos independentes e controle variável contínuo de 200 etapas
  • Construção de plataforma de mármore para maior estabilidade e precisão
Funções de Medição
Máquina de Medição Óptica com Precisão de 3um, Velocidade de 200mm/s e Análise de Dados SPC 2 Máquina de Medição Óptica com Precisão de 3um, Velocidade de 200mm/s e Análise de Dados SPC 3
Projetados principalmente para medição e análise metalográfica, esses modelos universais combinam um suporte de medição com componentes de microscópio metalúrgico premium para imagens de alta resolução e medições críticas. Os recursos incluem objetivos avançados de infinito e técnicas de microscopia: campo claro, campo escuro, contraste DIC, polarização e epifluorescência. Acomoda até cinco objetivos na peça nasal com capacidades de uso expandidas quando atualizado.
Capacidades Técnicas
Medição Geométrica
Medição precisa de pontos, linhas, círculos, arcos, ovais e retângulos com posicionamento multiponto para maior precisão.
Recursos de Construção Avançados
Medições combinadas, estrutura central, interseção de estrutura, construção de ponto médio, estrutura de linha, estrutura redonda e construção de ponto angular.
Ferramentas de Eficiência
Funções de tradução e endireitamento de coordenadas, programação de macros para medições em lote e processamento automatizado de dados.
Integração de Software
Exportação direta de dados para AutoCAD, Excel e Word para análise estatística e relatórios abrangentes.
Garantia e Serviços
Máquina de Medição Óptica com Precisão de 3um, Velocidade de 200mm/s e Análise de Dados SPC 4
  • Garantia abrangente de 12 meses com garantia de confiança
  • A cobertura se estende por 12 meses a partir da montagem/aceitação ou 15 meses a partir da data de envio
  • Serviços de treinamento técnico e consultoria por telefone e internet
  • Garantia vitalícia da máquina com serviços baseados em custos
  • Visitas de serviço técnico gratuitas (excluindo viagens e acomodação)
  • Serviços de consultoria pós-venda vitalícios e suporte técnico de valor agregado
  • Disponibilidade abrangente de peças de reposição
Informações da Empresa
Máquina de Medição Óptica com Precisão de 3um, Velocidade de 200mm/s e Análise de Dados SPC 5 Máquina de Medição Óptica com Precisão de 3um, Velocidade de 200mm/s e Análise de Dados SPC 6
Certificações
Máquina de Medição Óptica com Precisão de 3um, Velocidade de 200mm/s e Análise de Dados SPC 7
  • Software certificado por organizações nacionais de medição padrão profissional
  • Máquinas em conformidade com os requisitos de certificação de medição padrão da agência HSR
Embalagem e Envio
Máquina de Medição Óptica com Precisão de 3um, Velocidade de 200mm/s e Análise de Dados SPC 8
Perguntas Frequentes
Máquina de Medição Óptica com Precisão de 3um, Velocidade de 200mm/s e Análise de Dados SPC 9
