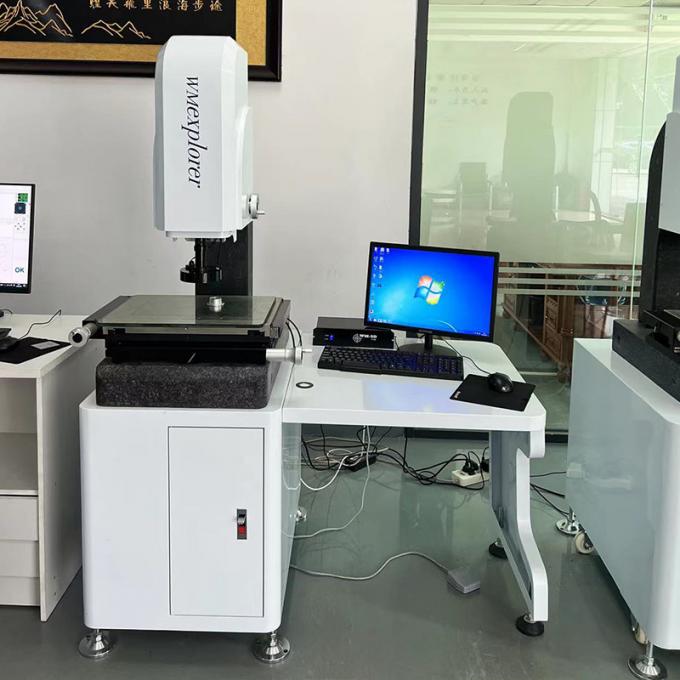

Máquina de Medição por Coordenadas Manual CMM 3µm 220V para Controle de Tamanhos de Molas
Sistema de medição por vídeo manual profissional projetado especificamente para controle dimensional preciso de molas e outros componentes pequenos.
Principais Características
- Sistema de medição por vídeo com foco automático no eixo Z com função de posicionamento multiponto
- Mede pontos, linhas, círculos, arcos, ovais e retângulos com capacidades de construção
- Processamento de dados avançado com saída direta para formatos Word, Excel e AutoCAD
- Capacidades de análise estatística com função útil de endireitamento de peças
- Sistema de medição digital com grade óptica e cartão de dados SDK-3000
- Interface de computador RS232 com software de medição especializado para mapeamento circular
- Eixo Z motorizado para otimização de foco automático e captura de imagem mais nítida
Funções de Aplicação
Projetado principalmente para medição e análise metalográfica. Estes modelos universais combinam um suporte de medição com componentes de microscópio metalúrgico premium para imagens de alta resolução e medições críticas. As características incluem objetivas avançadas de infinito e técnicas de microscopia: campo claro, campo escuro, contraste DIC, polarização e epifluorescência. Acomoda até cinco objetivas na objetiva com opções de atualização para uso expandido.
Especificações Técnicas
| Modelo |
WM-2010F |
WM-3020F |
WM-4030F |
WM-5040F |
| Tamanho da Mesa de Metal (mm) |
350×220 |
450×350 |
550×450 |
700×600 |
| Tamanho da Mesa de Vidro (mm) |
230×130 |
330×230 |
430×330 |
530×430 |
| Curso nos Três Eixos (mm) |
200×100 |
300×200 |
400×300 |
500×400 |
| Peso (kg) |
170 |
260 |
300 |
500 |
| Dimensões C×L×A (mm) |
500×700×1100 |
600×750×1100 |
700×900×1150 |
850×1050×1200 |
Sistema de Medição Padrão
- Câmera: Câmera CCD Colorida SONY 1/3"
- Ampliação da Lente: 0,7-4,5X, WD: 95mm
- Ampliação Total: 30-230X, Visão do Objeto: 7-1,1mm
- Gerador de Linha Cruzada Dupla, Resolução de Dados: 0,001mm
- Curso de Elevação do Eixo Z: 150mm (Foco Automático)
- Erro de Indicação do Eixo X,Y: ≤(3+L/200)μm (L = comprimento medido em mm)
- Iluminação de Superfície e Transmissão LED com Ajuste de Brilho
- Potência: 220/110V AC, 50Hz, 30W
Garantia e Serviços
12 meses de garantia - Compre com confiança!
- Garantia de 12 meses a partir da data de montagem (máximo de 15 meses a partir do envio)
- Ensino abrangente por telefone e internet com serviço de consultoria pós-venda
- Serviços de garantia vitalícia disponíveis (com base no custo dos componentes da máquina)
- Serviço técnico gratuito para falhas da máquina causadas pelo fabricante (excluindo despesas de viagem)
- Serviço de consultoria pós-venda a longo prazo e disponibilidade de peças de reposição
- Serviços técnicos de valor agregado a preços preferenciais para toda a vida
Informações da Empresa
Certificações
- Software certificado pela organização nacional de medição padrão profissional
- Máquinas capazes de fornecer certificação de medição padrão da agência HSR
Embalagem e Envio
Perguntas Frequentes
P1: Que tipo de equipamento você produz principalmente?
R: Somos especializados em instrumentos de medição de imagem automáticos, instrumentos de medição de imagem manuais, instrumentos de medição de imagem de pórtico grande, instrumentos de medição de uma tecla, equipamentos de triagem de visão automática e equipamentos de detecção de visão não padronizados.
P2: Você aceita serviço personalizado? Posso imprimir meu logotipo na máquina?
R: Sim, todos os nossos produtos podem ser personalizados, incluindo impressão de logotipo e requisitos de marca.
P3: Por que você nos escolhe?
R1: Mais de 10 anos de experiência em medição com equipes profissionais de P&D e pós-venda
R2: Localizado na cidade de Dongguan, um centro de manufatura de renome mundial
R3: Serviço pós-venda de 12 meses com resposta em 48 horas para problemas simples
P4: Qual é o seu prazo de entrega? E quanto à embalagem?
R: Entrega padrão: 5 dias úteis após o depósito/confirmação do pedido. Máquinas personalizadas: 10-20 dias úteis. A embalagem profissional inclui embalagem interna da máquina com filme e caixa de madeira externa com fixação por parafuso para transporte seguro.
P5: O treinamento no local está disponível?
R: Sim, o treinamento no local está disponível com coordenação de tempo específica.
P6: Quais são as condições de pagamento?
R: Aceitamos T/T, L/C, Western Union e outros métodos de pagamento.
P7: Quais são as suas condições de pagamento?
R: T/T: depósito de 30%, saldo de 70% antes da entrega (com fotos do produto fornecidas). Alternativamente, 100% LC à vista.
P8: Podemos testar amostras antes de fazer um pedido?
R: Sim, fornecemos testes de amostra gratuitos com relatórios de teste abrangentes. Entre em contato com nosso gerente de negócios para obter assistência.
