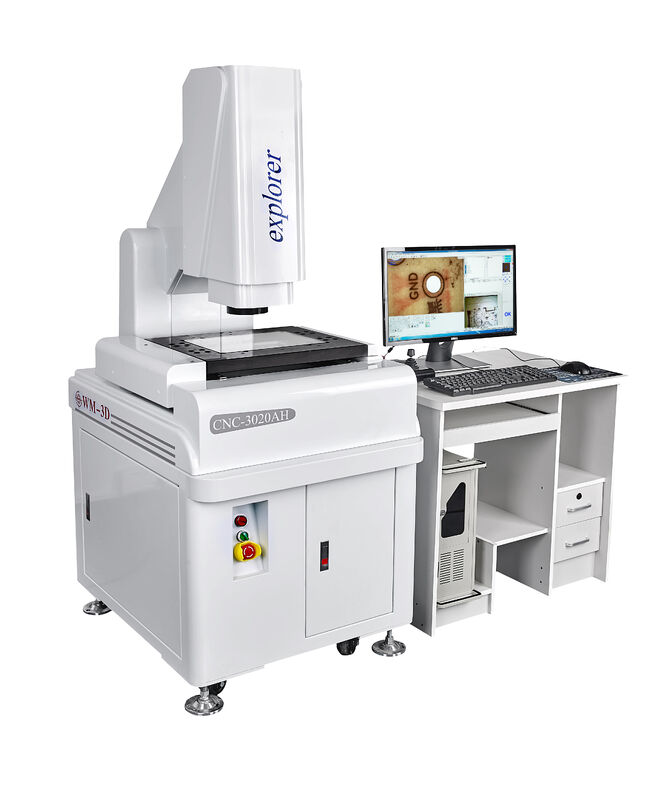

Sistema de Máquina de Medição por Vídeo CNC para Laboratório Óptico
Equipamento de laboratório de alta precisão com certificação ISO9001 para aplicações de garantia de qualidade
Especificações do Modelo
| Itens |
CNC-3020J |
CNC-4030J |
CNC-5040J |
| Dimensão (mm) (C×L×A) |
700×850×1650 |
800×900×1650 |
900×1050×1650 |
| Faixa de medição (mm) (X×Y×Z) |
300×200×200 |
400×300×200 |
500×400×200 |
| Precisão de medição (μm) |
3+L/200 |
3+L/200 |
3+L/200 |
| Repetibilidade (μm) |
3 |
3 |
3 |
| Peso (kg) |
300 |
380 |
450 |
Sistema de Imagem e Medição
Câmera CCD: CCD SONY japonesa
Lente: Lente de zoom de alta definição com ampliação contínua 0,7-5,0x
Ampliação: 40-230X (Apenas para referência - varia com a configuração da câmera e da lente)
Resolução da Escala Óptica: Eixo X/Y/Z 0,0002mm (0,2μm)
Distância de Trabalho: 108mm
Software de Medição
Combina software de medição 3D desenvolvido com funções de software importadas para melhorar a resolução de contorno.
Sistema de Acionamento
Motor servo Taiwan de alto desempenho de três eixos X/Y/Z com sistema de controle de circuito fechado duplo
Sistema de Iluminação
Fonte de luz de superfície de cinco anéis e oito zonas controlada por programa, fonte de luz de contorno LED, fonte de luz coaxial. Diferentes cores são adicionadas para diferentes produtos.
Principais Vantagens
- Medição totalmente automática de alta precisão com controle CNC de quatro eixos
- Máquina de alta precisão e alta resistência: base/coluna/bancada de mármore classe 00 para estabilidade superior
- Guia linear de precisão importado de três eixos XYZ / sistema de acionamento de fuso de esferas de grau de retificação importado
- Régua de patch de metal de alta precisão de 0,2μm
- A lente óptica de zoom automático WM0750 permite medição totalmente automática sem correção de zoom
- Câmera CCD HD SONY com tela de medição de alta qualidade
- Medição de foco automático, planicidade de altimetria óptica
- Sonda de contato UK RENISHAW
- Fonte de luz de superfície de cinco anéis e oito zonas controlada por programa, fonte de luz de contorno LED, fonte de luz coaxial
- Equipado com joystick para fácil operação em qualquer posição
- Câmera CCD de navegação para localização rápida da posição e medição conveniente
Serviço e Suporte
- Garantia de 12 meses a partir do recebimento do equipamento
- Ensino por telefone e internet com serviço de consultoria pós-venda abrangente
- Serviços de garantia vitalícia para máquinas (com base no custo)
- Serviço técnico gratuito para falhas na máquina causadas pelo fabricante (excluindo viagens e acomodação)
- Serviço de consultoria pós-venda vitalício
- Disponibilidade de peças de reposição com base no custo
- Serviços técnicos de valor agregado vitalícios a preços preferenciais
Informações da Empresa
Embalagem e Envio
Perguntas Frequentes
P1: Que tipo de equipamento você produz principalmente?
R: Somos especializados em instrumentos de medição de imagem automáticos, instrumentos de medição de imagem manuais, instrumentos de medição de imagem de pórtico grande, instrumentos de medição de uma tecla, equipamentos de triagem de visão automática e equipamentos de detecção de visão não padronizados.
P2: Você aceita serviço personalizado? Posso imprimir meu logotipo na máquina?
R: Sim, todos os nossos produtos podem ser personalizados, incluindo a impressão do logotipo.
P3: Por que devo escolher sua empresa?
R: Temos mais de 10 anos de experiência em medição, uma equipe de P&D profissional e suporte pós-venda. Localizado na cidade de Dongguan, um importante centro de manufatura. Serviço pós-venda de 12 meses com resposta em 48 horas para problemas simples.
P4: Qual é o seu prazo de entrega e método de embalagem?
R: Entrega padrão: 5 dias úteis após o depósito/confirmação do pedido. Máquinas personalizadas: 10-20 dias úteis. Filme de embalagem de máquina profissional internamente, embalagem de caixa de madeira com fixação por parafuso externamente para garantir a chegada segura.
P5: O treinamento no local está disponível?
R: Sim, o treinamento no local está disponível com coordenação de tempo específica.
P6: Quais são seus termos de pagamento?
R: T/T 30% de depósito, 70% antes da entrega (com fotos do produto fornecidas). Ou 100% LC à vista.
P7: Podemos testar amostras antes de fazer um pedido?
R: Sim, fornecemos testes de amostra gratuitos com relatórios de teste detalhados.
